עיצוב גרפי לתקליטורים שונים

עיצוב גרפי לתקליטורים שונים - הנחיות לדפוס:

Macromedia Freehand 9

Adobe PhotoShop 6 (*.tif) -300dpi

Adobe Illustrator 9

CorelDraw (make an export to Adobe Illustrator *.ai)

גבולות שטחי הדפסה:

הערה חשובה: (לצביעת משי בלבד)

התקליטור עשוי מפוליקרבונט שקוף ומצופה בשכבת אלומיניום דקיקה. גבולות הציפוי הנ"ל הם: קוטר פנימי 63 מ"מ, קוטר חיצוני 711 מ"מ. עקב שקיפות צבעי ה-UV ההדפסה מתקבלת עם רמת אפרוריות גבוהה לעומת הדפסה על רקע לבן. כמו-כן, חריגה פנימה מגבול הציפוי המתכתי תגרום להבדלי גוון (לאחר ההדפסה) בין האזור המצופה אלומיניום לבין האזור השקוף.

· נקודות מרכוז

בנוסף לצלבי המרכוז (רגיסטרציה) הרגילים יש להוסיף על כל פילם (כולל פילם הרקע) 4 נקודות מלאות בקוטר 2 מ"מ הממוקמות במרחקים של 09 מ"מ אחת מהשניה (מרכז למרכז) וממורכזות כלפי התקליטור. כל נקודה נמצאת במרחק אופקי של 54 מ"מ ובמרחק אנכי של 54 מ"מ מהמרכז.

· הדפסת משטחים (Spot Colors)

בהדפסת משטחים, שימוש בצבעי פנטון ולא בהפרדת פרוצס מבטיח תוצאה איכותית יותר -יש לציין את מספרי הפנטון.

· עובי קו מינימאלי

2.0 מ"מ, 3.0 מ"מ בנגטיבי.

עד 5 צבעים

· גודל פונט מינימלי

4 נקודות (6 נקודות בנגטיבי). על הפונט לעמוד גם בדרישה לעובי קו מינימלי.

הערות	קוטר חיצוני	קוטר פנימי	סוג הדפסה	סוג המדיה
יש למחוק קווי גבול שאינם חלק מהעיצוב לפני הפקת הפילם; אין להשאיר BLEED מעבר לקווי הגבול	מקסימום 117 מ"מ	מינימום 20 מ"מ	משי	CD-ROM
יש למחוק קווי גבול שאינם חלק מהעיצוב לפני הפקת הפילם; אין להשאיר BLEED מעבר לקווי הגבול	מקסימום 117 מ"מ	מינימום 20 מ"מ	משי	DVD 9
יש למחוק קווי גבול שאינם חלק מהעיצוב לפני הפקת הפילם; אין להשאיר BLEED מעבר לקווי הגבול	מקסימום 117 מ"מ	מינימום 40 מ"מ	משי	DVD 5
הדפסה בשני צבעי פנטון בלבד. נדרשים 2 עיצובים, אחד לכל צד.	33 מ"מ	25 מ"מ	משי	DVD 10
יש למחוק קווי גבול שאינם חלק מהעיצוב לפני הפקת הפילם; אין להשאיר BLEED מעבר לקווי הגבול	77 מ"מ	20 מ"מ	משי	תקליטור 80 מ"מ
יש למחוק קווי גבול שאינם חלק מהעיצוב; יש להשאיר BLEED של 3 מ"מ לפחות מכל צד	77 מ"מ	20 מ"מ	מדבקה	תקליטור 80 מ"מ
יש למחוק קווי גבול שאינם חלק מהעיצוב לפני הפקת הפילם; אין להשאיר BLEED מעבר לקווי הגבול	מקסימום 117 מ"מ	מינימום 37 מ"מ	משי	CD-R
יש למחוק קווי גבול שאינם חלק מהעיצוב; יש להשאיר BLEED של 3 מ"מ לפחות מכל צד	118 מ"מ	20 מ"מ	מדבקה-חור קטן	CD-R
יש למחוק קווי גבול שאינם חלק מהעיצוב; יש להשאיר BLEED של 3 מ"מ לפחות מכל צד	117 מ"מ	40 מ"מ	מדבקה-חור גדול	CD-R

הלעמל הרזח

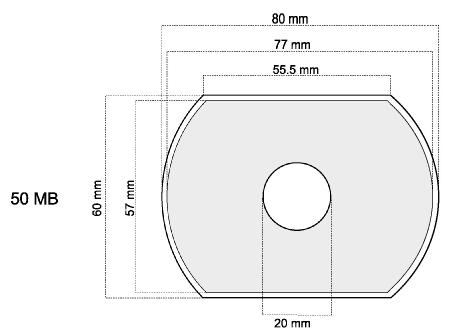

תקליטור כרטיס ביקור CD-CARD :

בוקלט ואינליי לתקליטורים :

יש להשאיר BLEED של 4 מ"מ מכל צד ולסגור קובץ .PS

הלעמל הרזח

בוקלט ואינליי לDVD :

הלעמל הרזח
